1. Αδειοδοτική φάση |
|
|
Αριθμός αίτησης στη Ρ.Α.Ε. για έκδοση άδειας παραγωγής |
Γ-06050 |
|
|
|
|
2. Τεχνολογία |
|
|
Μονάδα Α.Π.Ε.: |
αιολικό πάρκο |
|
Μονάδα αποθήκευσης: |
αναστρέψιμο υδροηλεκτρικό |
|
|
|
|
|
|
|

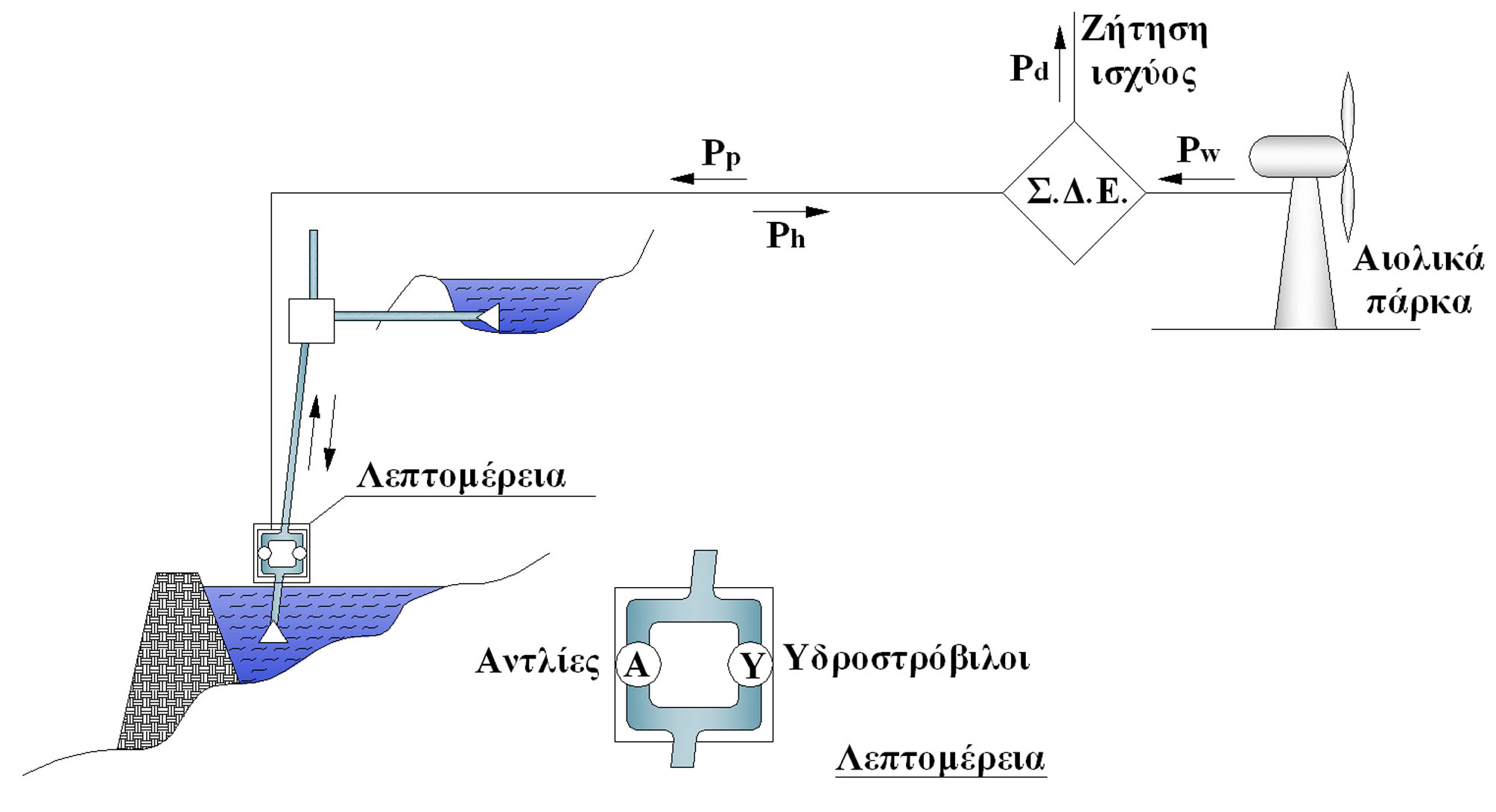

Σχήμα 1: Λειτουργική δομή υβριδικού σταθμού Σίφνου εγγυημένης ισχύος 8ΜW. |
|
|
|
|
|
3. Στόχος |
|
|
Ο υβριδικός σταθμός Σίφνου αποσκοπεί στην κάλυψη της ζήτησης ηλεκτρικής ενέργειας στο νησί κατά 100%. Τούτο επιτυγχάνεται με απευθείας διείσδυση του αιολικού πάρκου κατά μέγιστο 15% και με την κάλυψη της υπολειπόμενης ζήτησης ισχύος από τους υδροστρόβιλους. Η εγκατάσταση διπλής σωλήνωσης επιτρέπει την ταυτόχρονη αποθήκευση και παραγωγή ενέργειας από το αναστρέψιμο υδροηλεκτρικό. |
|
|
|
|
|
|
|
|

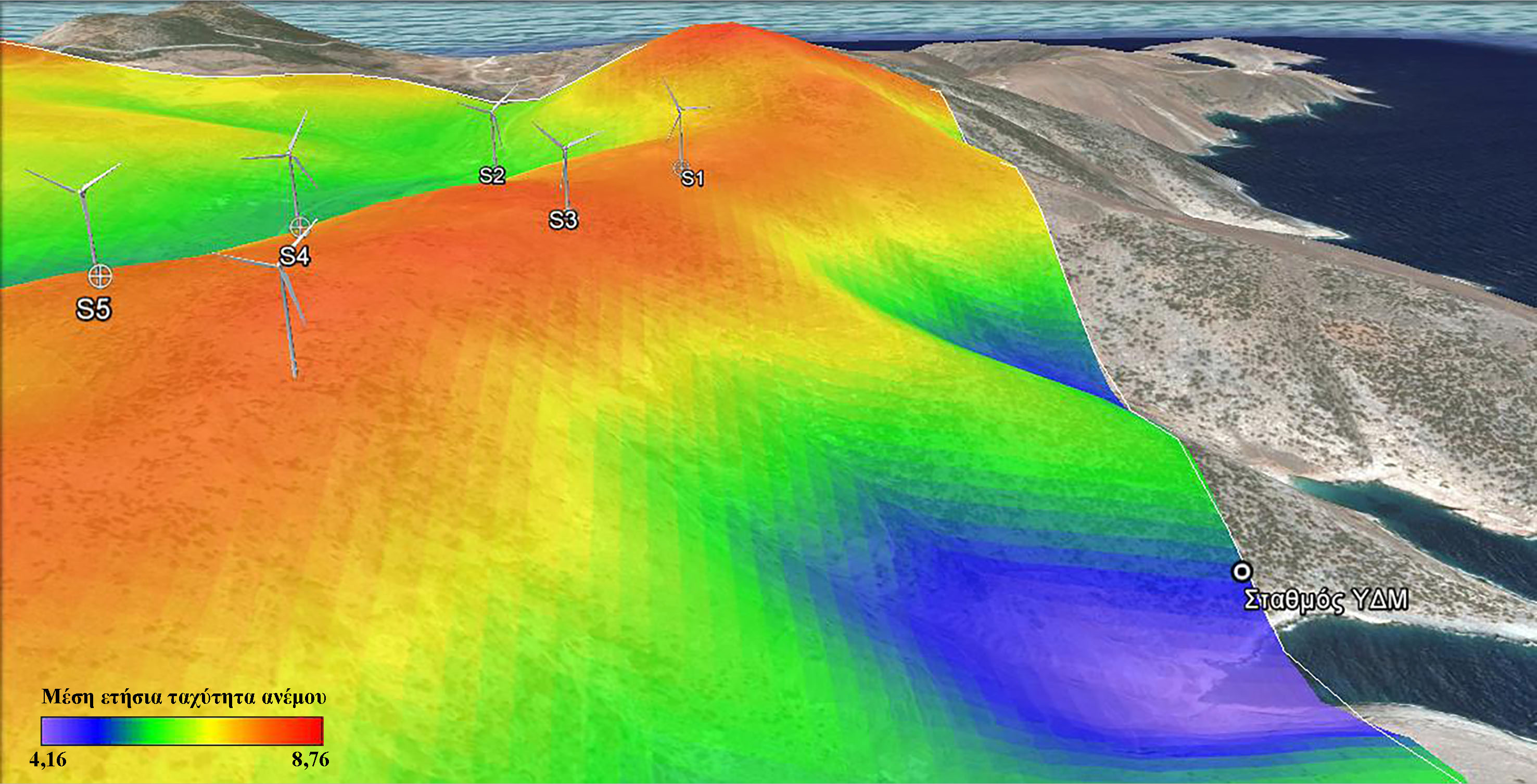

Σχήμα 2: Χωροθέτηση αιολικού πάρκου σε τρισδιάστατο υπόβαθρο χάρτη αιολικού δυναμικού. |
|
|
|
|
|
|
|
|
Σχήμα 3: Τρισδιάτατη απεικόνιση άνω δεξαμενής αναστρέψιμου υδροηλεκτρικού. |
|
|
|
|
|
4. Διαστασιολόγηση |
|
|
Ονομαστική εγγυημένη ισχύς (MW) |
8,0 |
|
Ονομαστική ισχύς αιολικού πάρκου (MW) |
11,5 |
|
Ονομαστική ισχύς υδροστροβίλων (MW) |
8,74 |
|
Ονομαστική μηχανική ισχύς αντλιών (MW) |
10,28 |
|
Ονομαστική ηλεκτρική ισχύς αντλιών (MW) |
10,83 |
|
Ονομαστική συνολική παροχή υδροστροβίλων (m3/sec) |
2,42 |
|
Ονομαστική συνολική παροχή αντλιών (m3/sec) |
2,40 |
|
Αγωγοί |
διπλός αγωγός |
|
Ελάχιστο μανομετρικό πτώσης (m) |
300,5 |
|
Μέγιστο μανομετρικό άντλησης (m) |
337,5 |
|
Εσωτερική διάμετρος σωληνώσεων πτώσης (m) |
2 x 1,0 |
|
Εσωτερική διάμετρος σωληνώσεων άντλησης (m) |
2 x 1,0 |
|
Συνολικός όγκος λιμνοδεξαμενής (m3) |
1.106.057 |
|
Ενεργή χωρητικότητα λιμνοδεξαμενής (m3) |
1.063.878 |
|
Ελάχιστος όγκος νερού στη λιμνοδεξαμενή (m3) |
42.178 |
|
Συνολικό μήκος σωληνώσεων (m) |
1.183 |
|
Κάτω δεξαμενή |
θάλασσα |
|
|
|
|
|
|
|

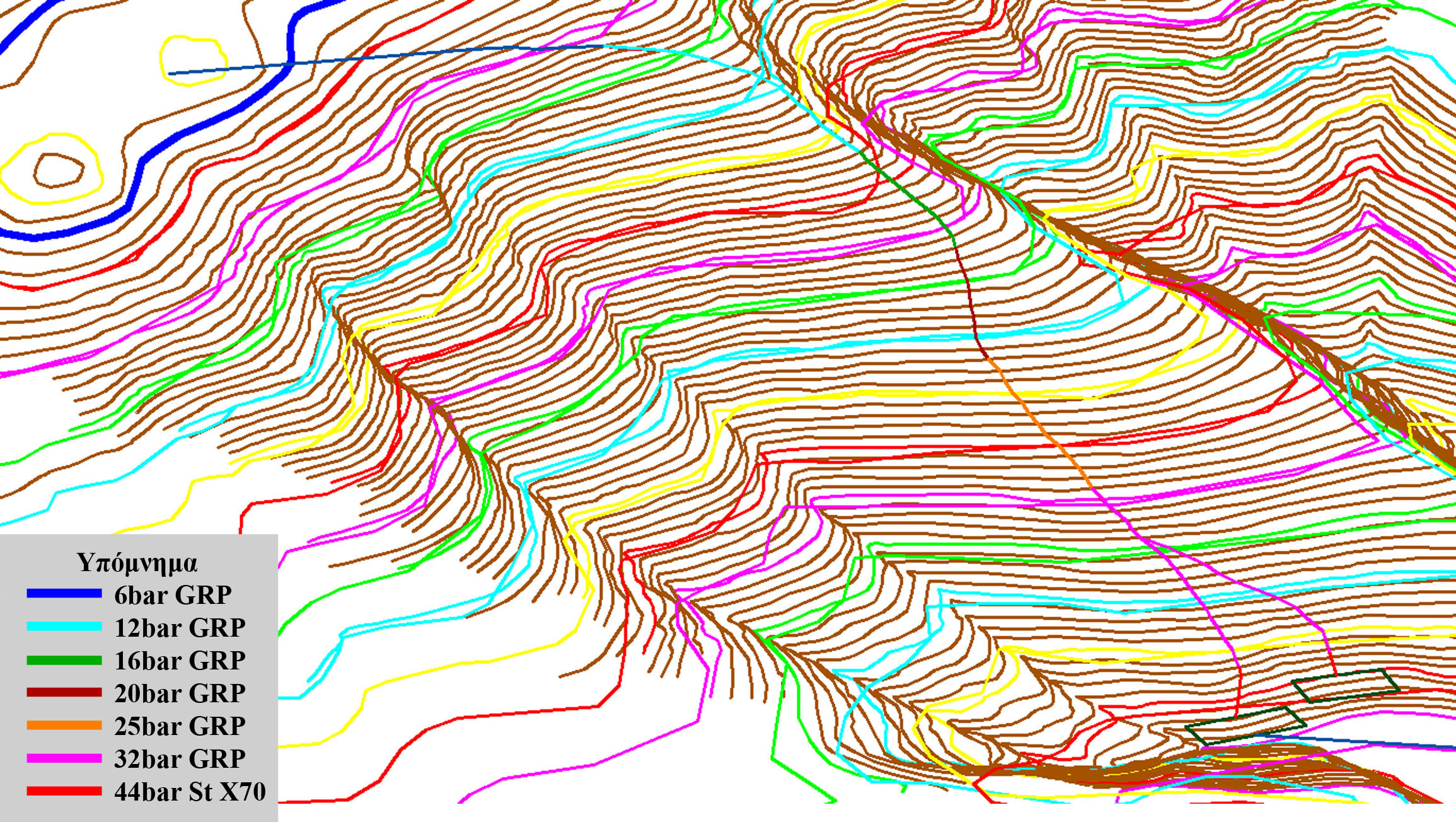

Σχήμα 4: Τρισδιάστατη όδευση αγωγών σε ψηφιοποιημένο ανάγλυφο. |
|
|
|
|
|
|
|
|

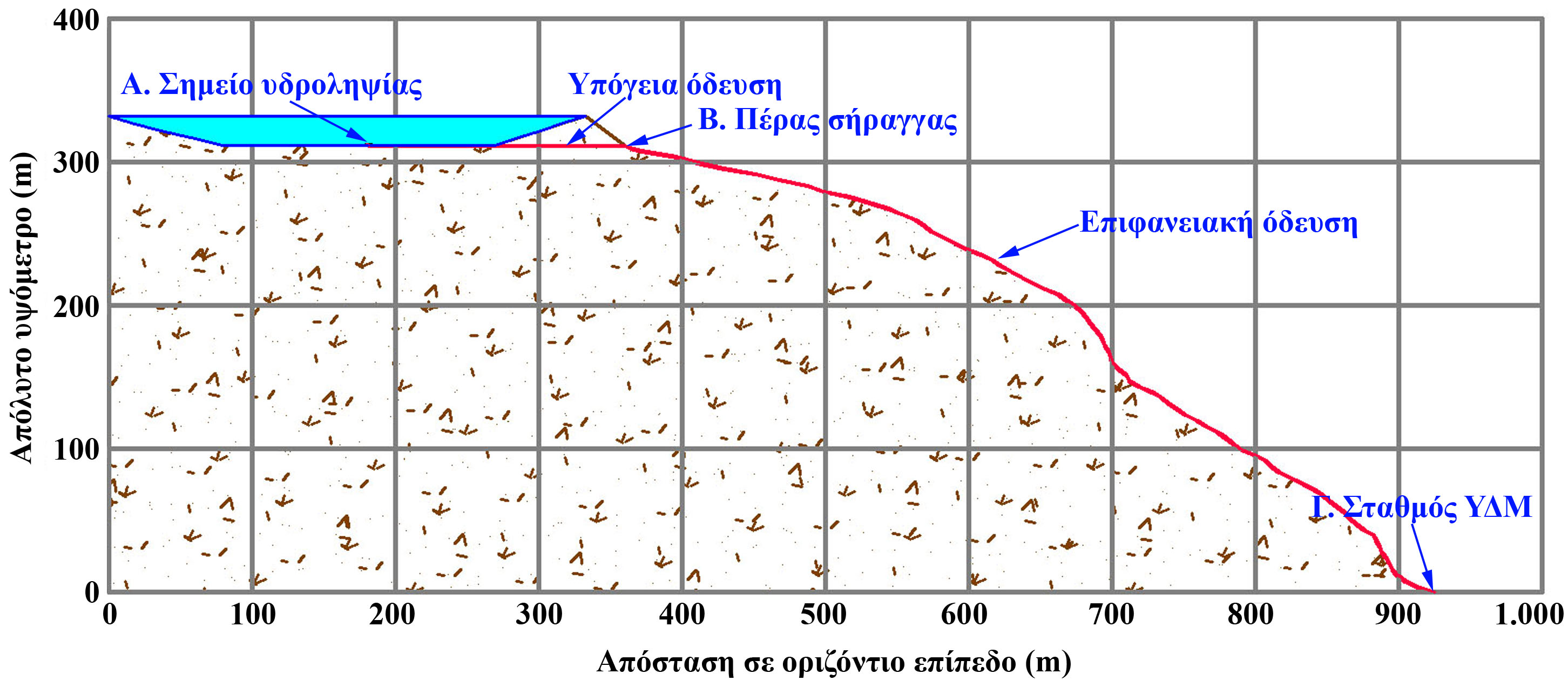

Σχήμα 5: Μηκοτομή όδευσης αγωγών. |
|
|
|
|
|
5. Ενεργειακά – περιβαλλοντικά αποτελέσματα |
|
|
Ποσοστό ετήσιας κάλυψης κατανάλωσης ηλεκτρικής ενέργειας από τον υβριδικό σταθμό: |
100% |
|
Ετήσια μείωση εκπομπών CO2 (tn): |
11.444,48 (100%) |
|
Βαθμός απόδοσης αναστρέψιμου υδροηλεκτρικού: |
64% |
|
Περίσσεια παραγωγής αιολικού πάρκου (%): |
30% |
|
|
|
|

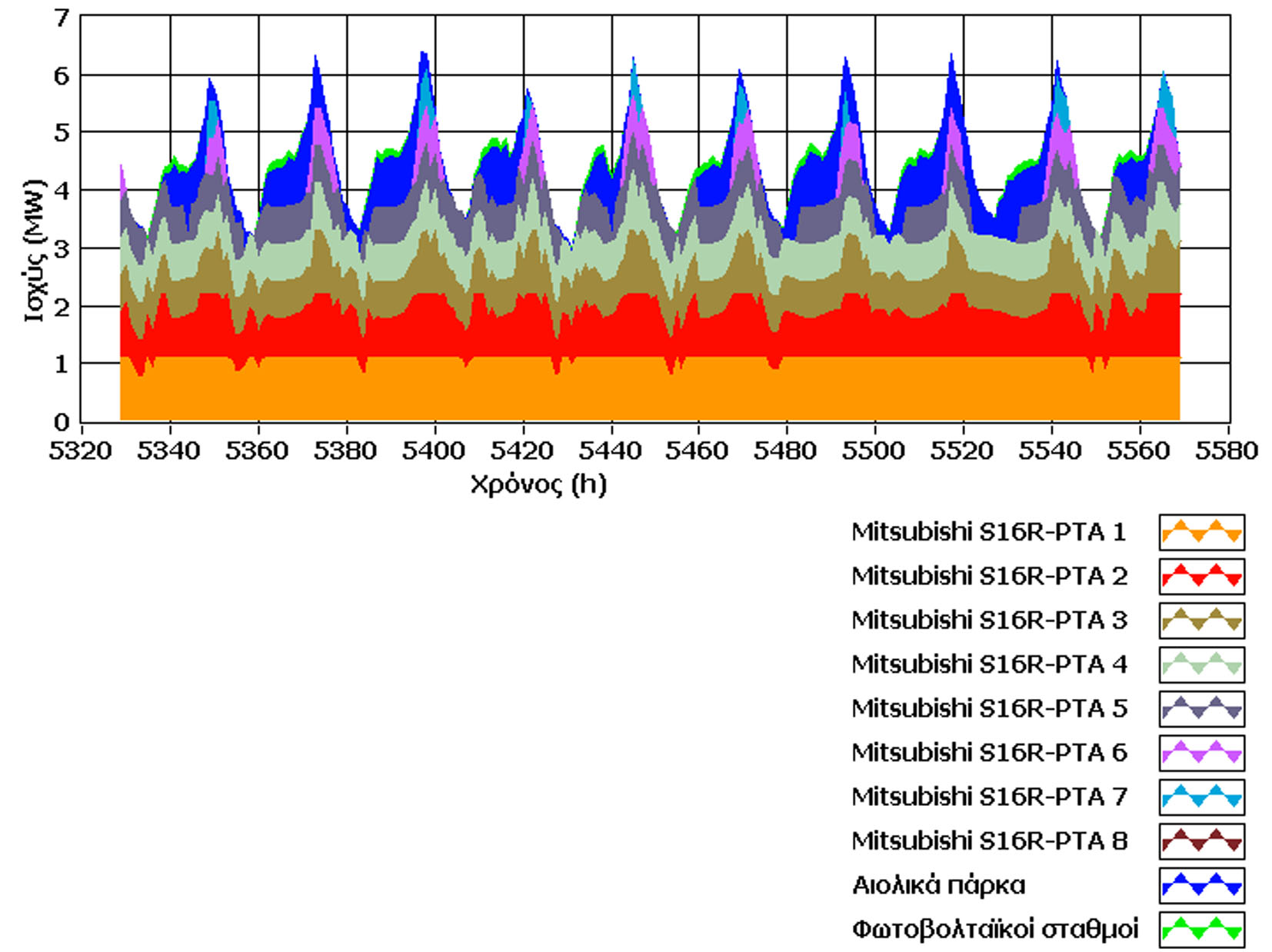

Σχήμα 6: Σύνθεση παραγωγής ισχύος κατά την περίοδο υψηλής ζήτησης ισχύος (Αύγουστος) πριν την εισαγωγή του υβριδικού σταθμού. |
|
|
|
|
|
|
|
|

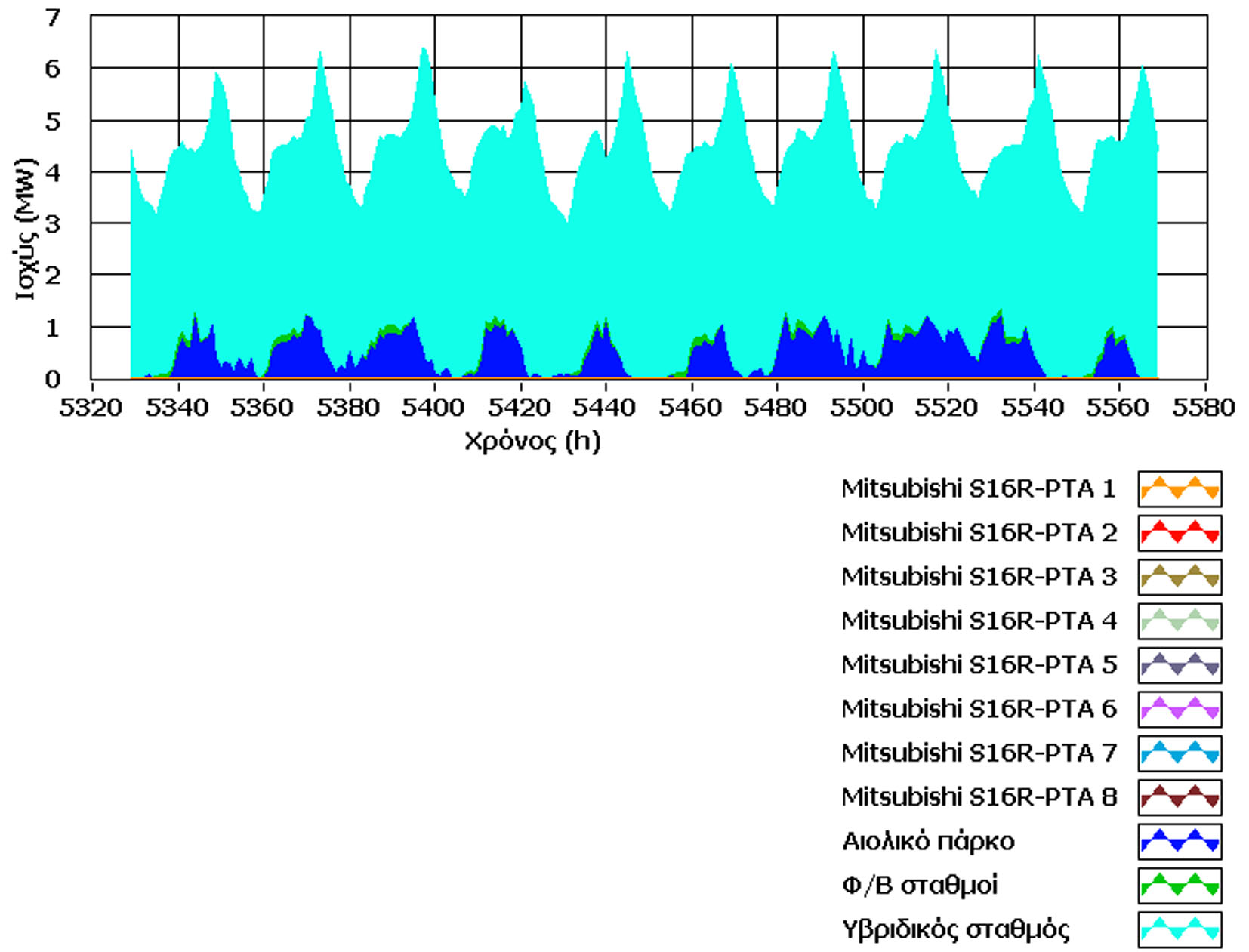

Σχήμα 7: Σύνθεση παραγωγής ισχύος κατά την περίοδο υψηλής ζήτησης ισχύος (Αύγουστος) μετά την εισαγωγή του υβριδικού σταθμού. |
|
|
|
|
|
|
|
|

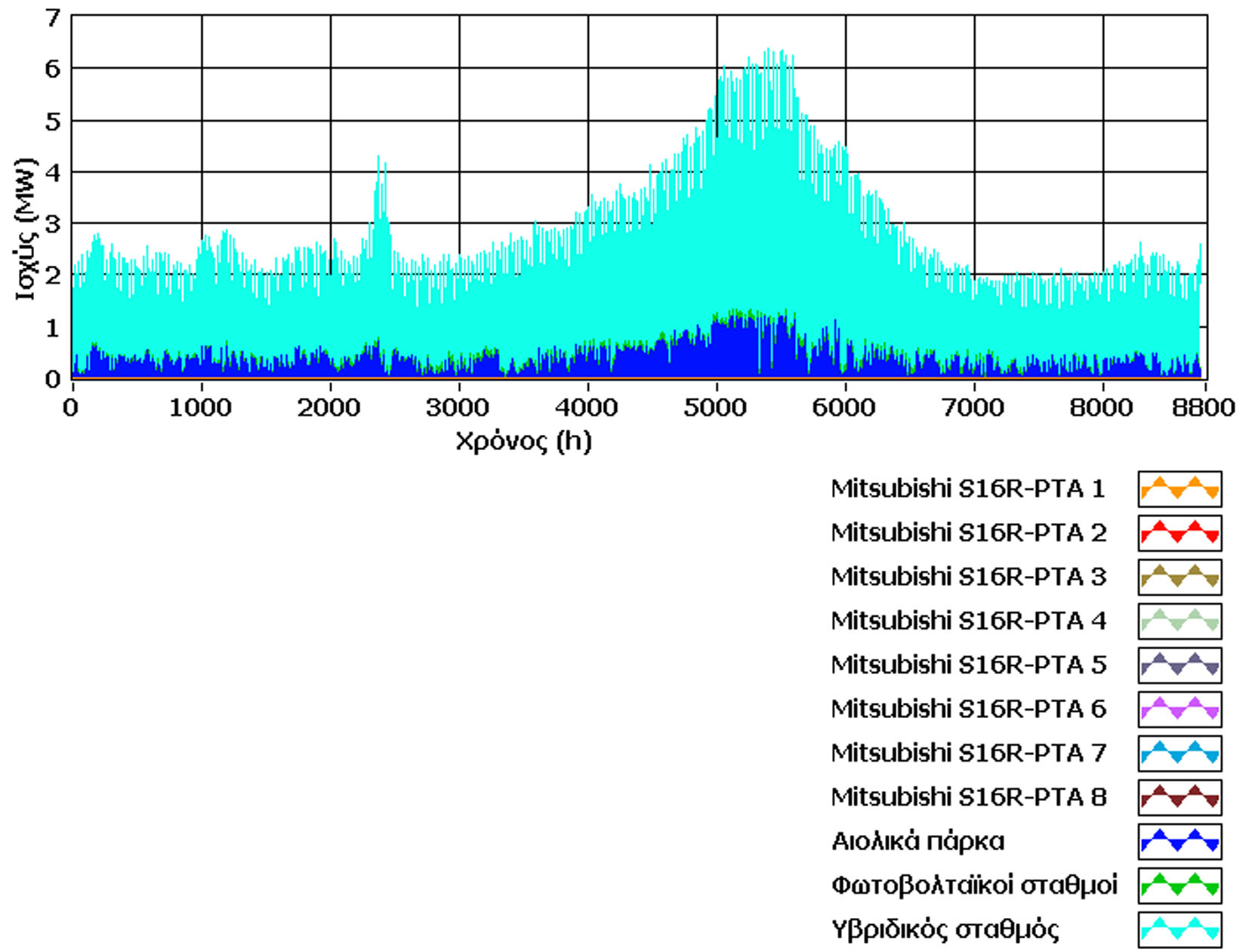

Σχήμα 8: Ετήσια σύνθεση παραγωγής ισχύος μετά την εισαγωγή του υβριδικού σταθμού. |
|
