1. Αδειοδοτική φάση |
|
|
Αριθμός αίτησης στη Ρ.Α.Ε. για έκδοση άδειας παραγωγής |
Γ – 05012 |
|
|
|
|
2. Τεχνολογία |
|
|
Μονάδα Α.Π.Ε.: |
αιολικό πάρκο |
|
Μονάδα αποθήκευσης: |
αναστρέψιμο υδροηλεκτρικό |
|
|
|
|
|
|
|
Σχήμα 1: Λειτουργική δομή υβριδικού σταθμού Κάσου. |
|
|
|
|
|
3. Χωροθέτηση |
|
|
Περιοχή εγκατάστασης αιολικού πάρκου: |
Ύψωμα «Μεγάλος Πρίωνας» Ανατολική Κάσος |
|
Περιοχή εγκατάστασης αναστρέψιμου υδροηλεκτρικού: |
Ύψωμα «Κάψαλος» & ακτή «Αντιπέρατος» Κεντρική βόρεια Κάσος |
|
|
|
|
|
|
|
Σχήμα 2: Θέσεις εγκατάστασης υβριδικού σταθμού Κάσου. |
|
|
|
|
|
|
|
|

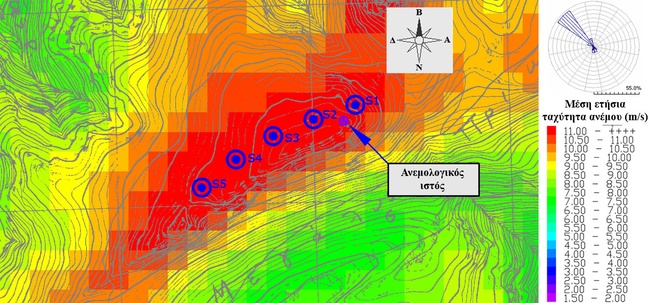

Σχήμα 3: Χωροθέτηση αιολικού πάρκου υβριδικού σταθμού Κάσου με υπόβαθρο χάρτη αιολικού δυναμικού. |
|
|
|
|
|
|
|
|

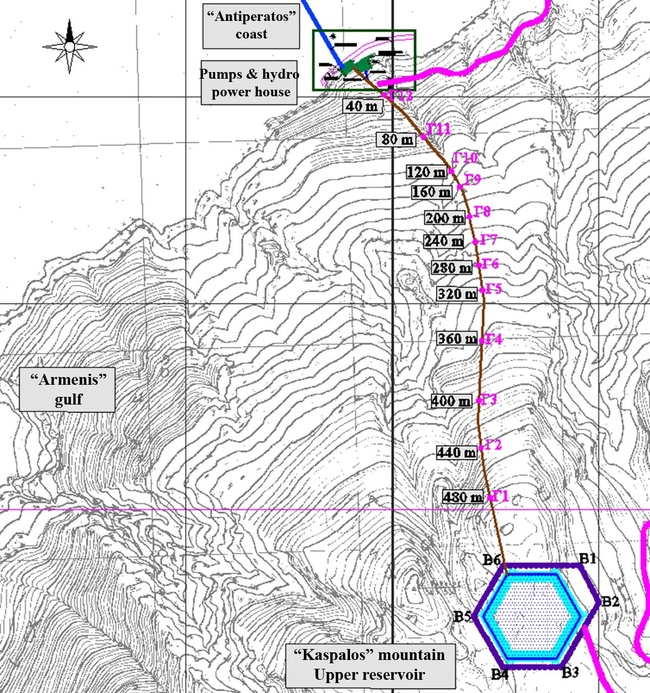

Σχήμα 4: Χωροθέτηση αναστρέψιμου υδροηλεκτρικού υβριδικού σταθμού Κάσου. |
|
|
|
|
|
4. Διαστασιολόγηση |
|
|
Ονομαστική εγγυημένη ισχύς (MW) |
4,0 |
|
Ονομαστική ισχύς αιολικού πάρκου (MW) |
4,5 |
|
Ονομαστική ισχύς υδροστροβίλων (MW) |
4,0 |
|
Ονομαστική μηχανική ισχύς αντλιών (MW) |
4,2 |
|
Ονομαστική ηλεκτρική ισχύς αντλιών (MW) |
4,5 |
|
Ονομαστική συνολική παροχή υδροστροβίλων (m3/sec) |
1,04 |
|
Ονομαστική συνολική παροχή αντλιών (m3/sec) |
0,60 |
|
Αγωγοί |
διπλός αγωγός |
|
Ελάχιστο μανομετρικό πτώσης (m) |
452 |
|
Μέγιστο μανομετρικό άντλησης (m) |
493 |
|
Εσωτερική διάμετρος σωληνώσεων πτώσης (m) |
1,0 |
|
Εσωτερική διάμετρος σωληνώσεων άντλησης (m) |
1,0 |
|
Συνολικός όγκος λιμνοδεξαμενής (m3) |
483.313 |
|
Ενεργή χωρητικότητα λιμνοδεξαμενής (m3) |
465.062 |
|
Ελάχιστος όγκος νερού στη λιμνοδεξαμενή (m3) |
57.058 |
|
Συνολικό μήκος σωληνώσεων (m) |
1.450 |
|
Κάτω δεξαμενή |
θάλασσα |
|
|
|
|
|
|
|

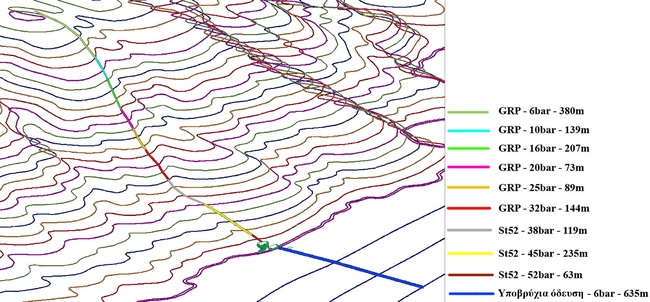

Σχήμα 5: Τρισδιάστατη όδευση αγωγών σε ψηφιοποιημένο ανάγλυφο. |
|
|
|
|
|
|
|
|
Σχήμα 6: Μηκοτομή όδευσης αγωγών. |
|
|
|
|
|
5. Ενεργειακά – περιβαλλοντικά αποτελέσματα |
|
|
Ποσοστό ετήσιας κάλυψης κατανάλωσης ηλεκτρικής ενέργειας από τον υβριδικό σταθμό: |
27,95% |
|
Ετήσια μείωση εκπομπών CO2 (tn): |
7.972 (31,00%) |
|
|
|
|
|
|
|

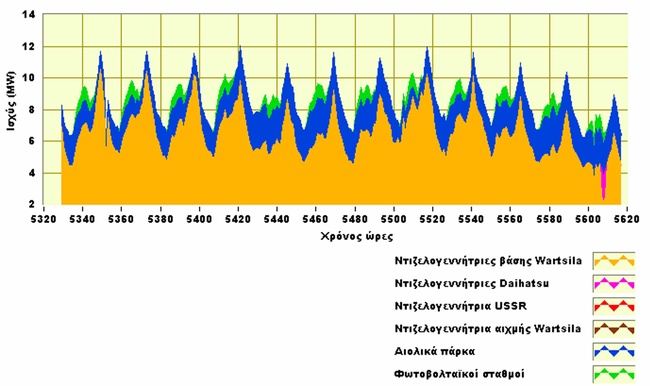

Σχήμα 7: Σύνθεση παραγωγής ισχύος κατά την περίοδο υψηλής ζήτησης ισχύος (Αύγουστος) πριν την εισαγωγή του υβριδικού σταθμού. |
|
|
|
|
|
|
|
|

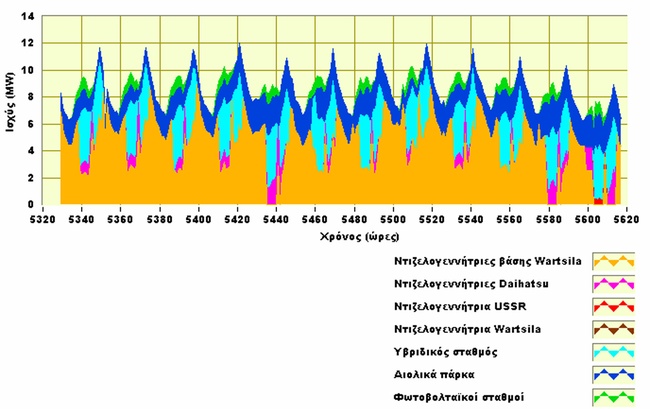

Σχήμα 8: Σύνθεση παραγωγής ισχύος κατά την περίοδο υψηλής ζήτησης ισχύος (Αύγουστος) μετά την εισαγωγή του υβριδικού σταθμού. |
|
