1. Αδειοδοτική φάση |
|
|
Αριθμός αίτησης στη Ρ.Α.Ε. για έκδοση άδειας παραγωγής |
Γ – 05752 |
|
|
|
|
2. Τεχνολογία |
|
|
Μονάδα Α.Π.Ε.: |
αιολικό πάρκο |
|
Μονάδα αποθήκευσης: |
αναστρέψιμο υδροηλεκτρικό |
|
|
|
|
|
|
|

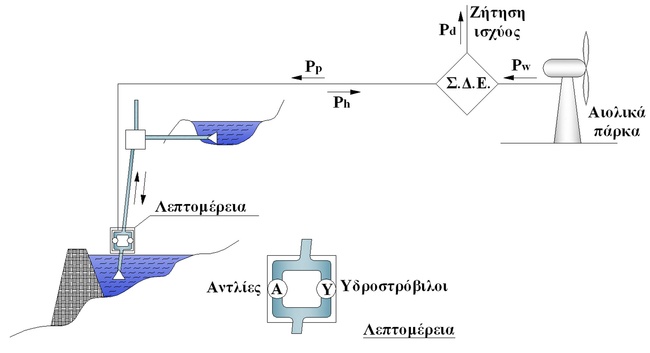

Σχήμα 1: Λειτουργική δομή υβριδικού σταθμού. |
|
|
|
|
|
3. Χωροθέτηση |
|
|
Περιοχή εγκατάστασης αιολικών πάρκων: |
Κορυφογραμμή «Οξύ Κεφάλι» & Ακρωτήριο «Λίθινο» Νομού Ηρακλείου |
|
Περιοχή εγκατάστασης αναστρέψιμου υδροηλεκτρικού: |
Ακρωτήριο «Λίθινο» Νομού Ηρακλείου |
|
|
|
|
|
|
|

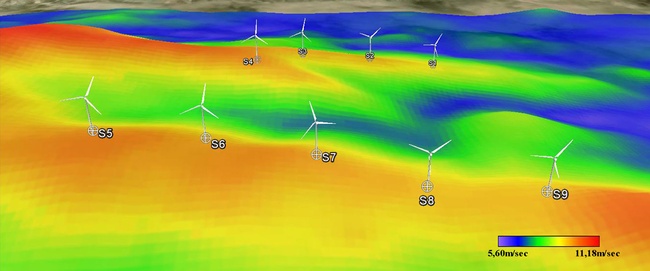

Σχήμα 2: Τρισδιάστατη απεικόνιση χωροθέτησης αιολικού πάρκου «Οξύ Κεφάλι» σε υπόβαθρο χάρτη αιολικού δυναμικού. |
|
|
|
|
|
|
|
|

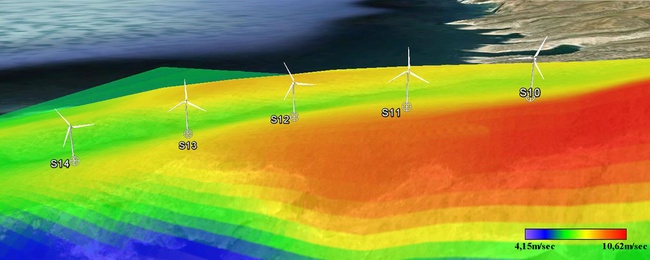

Σχήμα 3: Τρισδιάστατη απεικόνιση χωροθέτησης αιολικού πάρκου «Λίθινο» σε υπόβαθρο χάρτη αιολικού δυναμικού. |
|
|
|
|
|
|
|
|

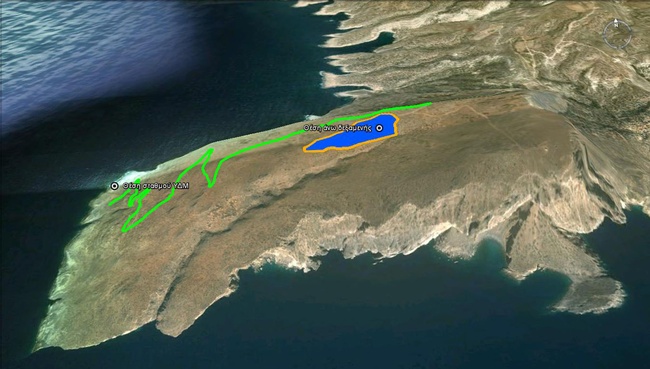

Σχήμα 4: Χωροθέτηση αναστρέψιμου υδροηλεκτρικού στο ακρωτήριο «Λίθινο». |
|
|
|
|
|
4. Διαστασιολόγηση |
|
|
Ονομαστική εγγυημένη ισχύς (MW) |
36,00 |
|
Ονομαστική ισχύς αιολικού πάρκου (MW) |
42,00 |
|
Ονομαστική ισχύς υδροστροβίλων (MW) |
51,78 |
|
Ονομαστική μηχανική ισχύς αντλιών (MW) |
36,24 |
|
Ονομαστική ηλεκτρική ισχύς αντλιών (MW) |
39,00 |
|
Ονομαστική συνολική παροχή υδροστροβίλων (m3/sec) |
19,42 |
|
Ονομαστική συνολική παροχή αντλιών (m3/sec) |
13,75 |
|
Αγωγοί |
διπλός αγωγός |
|
Ελάχιστο μανομετρικό πτώσης (m) |
183,97 |
|
Μέγιστο μανομετρικό άντλησης (m) |
223,21 |
|
Εσωτερική διάμετρος σωληνώσεων πτώσης (m) |
2 x 3,0 |
|
Εσωτερική διάμετρος σωληνώσεων άντλησης (m) |
2 x 3,0 |
|
Συνολικός όγκος λιμνοδεξαμενής (m3) |
1.204.110 |
|
Ενεργή χωρητικότητα λιμνοδεξαμενής (m3) |
1.148.871 |
|
Ελάχιστος όγκος νερού στη λιμνοδεξαμενή (m3) |
55.239 |
|
Συνολικό μήκος σωληνώσεων (m) |
1.175 |
|
Κάτω δεξαμενή |
θάλασσα |
|
|
|
|
|
|
|

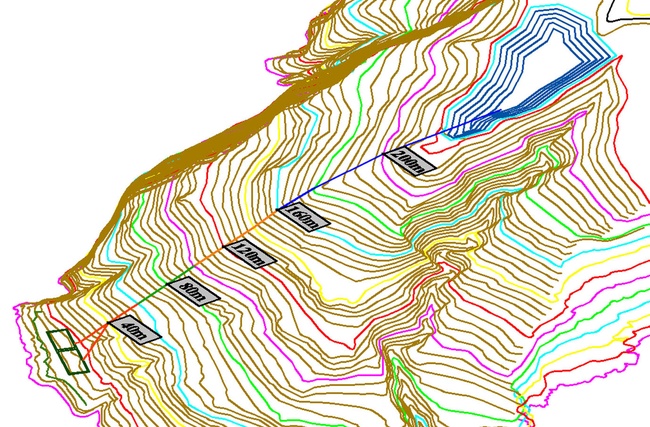

Σχήμα 5: Τρισδιάστατη όδευση αγωγών σε ψηφιοποιημένο ανάγλυφο. |
|
|
|
|
|
|
|
|

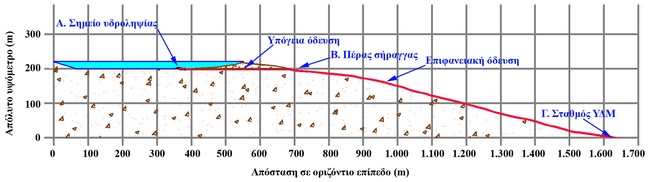

Σχήμα 6: Μηκοτομή όδευσης αγωγών. |
|
|
|
|
|
5. Ενεργειακά – περιβαλλοντικά αποτελέσματα |
|
|
Ποσοστό ετήσιας κάλυψης κατανάλωσης ηλεκτρικής ενέργειας από τον υβριδικό σταθμό: |
2,21% |
|
Ετήσια μείωση εκπομπών CO2 (tn): |
54.670 (3,17%) |
|
|
|
|
|
|
|

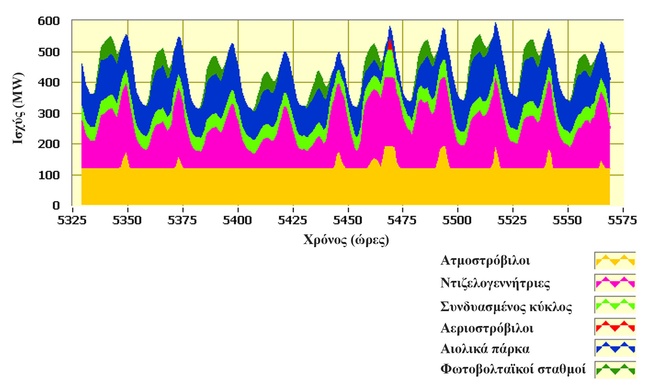

Σχήμα 7: Σύνθεση παραγωγής ισχύος κατά την περίοδο υψηλής ζήτησης ισχύος (Αύγουστος) πριν την εισαγωγή του υβριδικού σταθμού. |
|
|
|
|
|
|
|
|

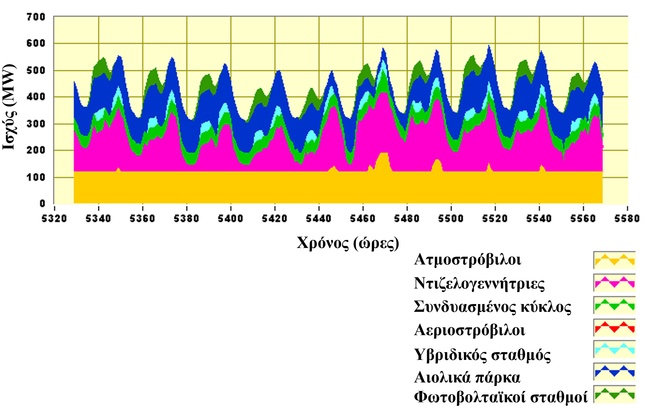

Σχήμα 8: Σύνθεση παραγωγής ισχύος κατά την περίοδο υψηλής ζήτησης ισχύος (Αύγουστος) μετά την εισαγωγή του υβριδικού σταθμού. |
|
